XC系列線簧圓形連接器
零售價
0.0
元
市場價
0.0
元
浏覽量:
1000
産品編号
所屬分類
圓形連接器系列
數量
-
+
庫存:
1
産品描述
參數
圖樣及安裝尺寸
● 産品說明
XC型線簧圓形電連接器符合GJB2889-97,連接器爲(wéi / wèi)卡口連接，使用方便，快速插拔，接觸件采用雙曲面線簧插孔，具有接觸電阻低而穩定、插拔力小、接觸件磨損低壽命長、五鍵定位具有盲插和(hé / huò)防誤差功能。
● 應用領域
廣泛用于電子儀器、電氣設備間的電路連接，在惡劣環境和(hé / huò)強振動工作中，能保持接觸牢固穩定。

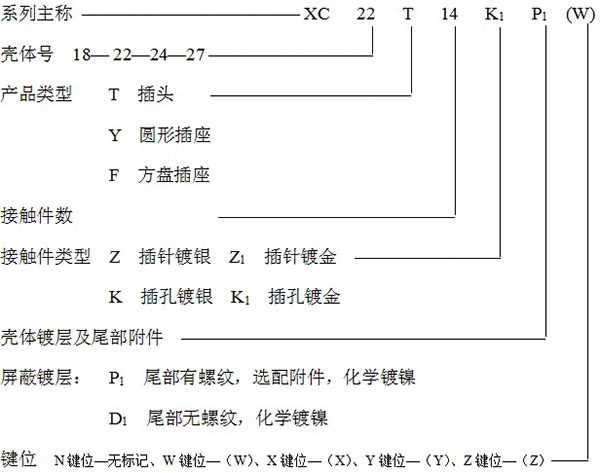

● 型号标記的組成
插頭、插座的标記代号有以下幾個組成部分
XC 系列用壓接接觸件
|
規格mm |
類别 |
色環 |
壓線筒内經mm |
壓線筒外徑mm |
适配導線截面mm2 |
|
Φ1.0 |
A |
紅 |
Φ1.0 |
Φ2.1 |
0.20 |
|
B |
藍 |
Φ1.3 |
0.75-1 |
XC系列産品型号
|
殼體号22 |
殼體号24 |
殼體号27 |
||||||
|
XC22T14K1P1 |
N |
藍色 |
XC24T19K1P1 |
N |
藍色 |
XC27T24K1P1 |
N |
藍色 |
|
XC22F14Z1D1 |
XC24F19Z1D1 |
XC27F24Z1D1 |
||||||
|
XC22T14K1P1 |
W |
綠色 |
XC24T19K1P1 |
W |
綠色 |
XC27T24K1P1 |
W |
綠色 |
|
XC22F14Z1D1 |
XC24F19Z1D1 |
XC27F24Z1D1 |
||||||
|
XC22T14K1P1 |
X |
黃色 |
XC24T19K1P1 |
X |
黃色 |
XC27T24K1P1 |
X |
黃色 |
|
XC22F14Z1D1 |
XC24F19Z1D1 |
XC27F24Z1D1 |
||||||
|
XC22T14K1P1 |
Y |
黑色 |
XC24T19K1P1 |
Y |
黑色 |
XC27T24K1P1 |
Y |
黑色 |
|
XC22F14Z1D1 |
XC24F19Z1D1 |
XC27F24Z1D1 |
||||||
|
XC22T14K1P1 |
Z |
紅色 |
XC24T19K1P1 |
Z |
紅色 |
XC27T24K1P1 |
Z |
紅色 |
|
XC22F14Z1D1 |
XC24F19Z1D1 |
XC27F24Z1D1 |
||||||

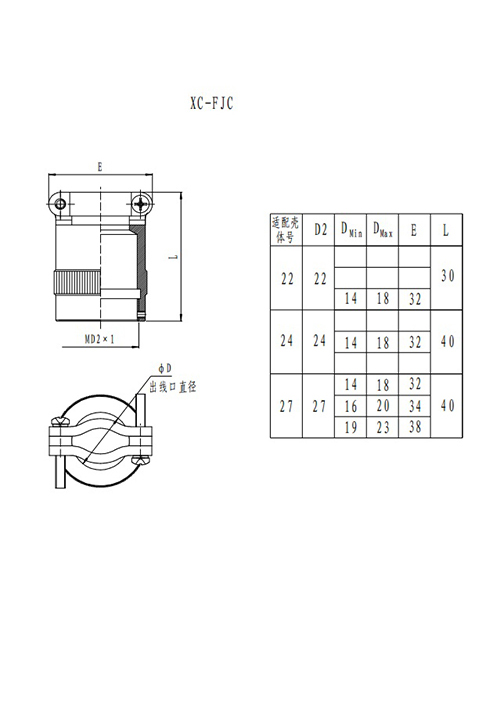

XC-FJC1屏蔽電纜附件，化學鍍鎳
|
XC22FJC1-18 |
22表示與22号殼體适配 |
化學鍍鎳産品加數字下标“1” |
最大出線口徑爲(wéi / wèi)φ18 |
|
XC24FJC1-18 |
24表示與24号殼體适配 |
化學鍍鎳産品加數字下标“1” |
最大出線口徑爲(wéi / wèi)φ18 |
|
XC27FJC1-18 |
27表示與27号殼體适配 |
化學鍍鎳産品加數字下标“1” |
最大出線口徑爲(wéi / wèi)φ18 |
|
XC27FJC1-20 |
27表示與27号殼體适配 |
化學鍍鎳産品加數字下标“1” |
最大出線口徑爲(wéi / wèi)φ20 |
|
XC27FJC1-23 |
27表示與27号殼體适配 |
化學鍍鎳産品加數字下标“1” |
最大出線口徑爲(wéi / wèi)φ23 |
XC系列主要(yào / yāo)技術要(yào / yāo)求
環境溫度：(-55~200)℃
相對濕度：(40℃±2)℃ (90~95)%
振 動：(10~2000)Hz 加速度：196m/s2
沖 擊：980m/s2
機械壽命：1000次
防護等級：IP63(插合狀态)
接觸電阻
|
接觸對直徑φmm |
接觸電阻mΩ |
|
Φ1.0 |
≤4.5 |
|
Φ1.5 |
≤2.5 |
|
Φ2.0 |
≤1.25 |
|
Φ3.0 |
≤0.75 |
接觸件分離力
|
接觸對直徑φmm |
接觸件分離力N |
|
Φ1.0 |
0.4~1 |
|
Φ1.5 |
1~4 |
|
Φ2.0 |
2~6 |
|
Φ3.0 |
4~10 |
額定工作電流
|
接觸對直徑φmm |
單個接觸件的額定工作電流A |
|
Φ1.0 |
5 |
|
Φ1.5 |
10 |
|
Φ2.0 |
20 |
|
Φ3.0 |
40 |
額定工作電壓
|
接觸對直徑φmm |
單個接觸件的額定工作電流A |
|
Φ1.0 |
5 |
|
Φ1.5 |
10 |
|
Φ2.0 |
20 |
|
Φ3.0 |
40 |
絕緣電阻
|
工作環境 |
絕緣電阻MΩ |
|
常溫狀态 |
5000 |
|
濕熱狀态 |
100 |
耐電壓
|
工作環境 |
試驗電壓50Hz/AC有效值（非密封）V |
試驗時間min |
|
常溫狀态 |
1500 |
1 |
|
濕熱狀态 |
1125 |
|
|
低氣壓條件（1KPa） |
300 |
外科間電連續性
|
接觸對直徑Φmm |
類型 |
色環 |
壓接筒内徑φmm |
适配電線截面mm2 |
壓接接觸電阻mΩ |
|
1.00 |
A |
紅 |
1.0 |
0.20 |
1.00 |
|
0.35 |
0.80 |
||||
|
0.50 |
0.70 |
||||
|
B |
藍 |
1.3 |
0.75 |
0.60 |
|
|
1.50 |
A |
紅 |
1.4 |
0.75 |
0.60 |
|
1.00 |
0.50 |
||||
|
B |
藍 |
1.8 |
1.20 |
0.40 |
|
|
1.50 |
0.35 |
||||
|
2.00 |
A |
紅 |
2.1 |
2.00 |
0.30 |
|
B |
藍 |
2.5 |
2.50 |
0.25 |
|
|
3.00 |
0.20 |
||||
|
3.00 |
A |
紅 |
3.2 |
4.00 |
0.15 |
|
B |
藍 |
3.4 |
5.00 |
0.10 |
鋁合金殼體≤5mΩ
壓接接觸電阻
壓接端抗拉強度
|
接觸對直徑Φmm |
類型 |
色環 |
壓接筒内徑φmm |
适配電線截面mm2 |
壓接端抗拉強度N |
|
1.00 |
A |
紅 |
1.0 |
0.20 |
30 |
|
0.35 |
59 |
||||
|
0.50 |
84 |
||||
|
B |
藍 |
1.3 |
0.75 |
137 |
|
|
1.50 |
A |
紅 |
1.4 |
0.75 |
137 |
|
1.00 |
177 |
||||
|
B |
藍 |
1.8 |
1.20 |
216 |
|
|
1.50 |
255 |
||||
|
2.00 |
A |
紅 |
2.1 |
2.00 |
329 |
|
B |
藍 |
2.5 |
2.50 |
422 |
|
|
3.00 |
490 |
||||
|
3.00 |
A |
紅 |
3.2 |
4.00 |
637 |
|
B |
藍 |
3.4 |
5.00 |
736 |
上一(yī / yì ／yí)個
XCB04圓形連接器
下一(yī / yì ／yí)個
ZG-M9T(Z)2J(K)-M9系列圓形連接器

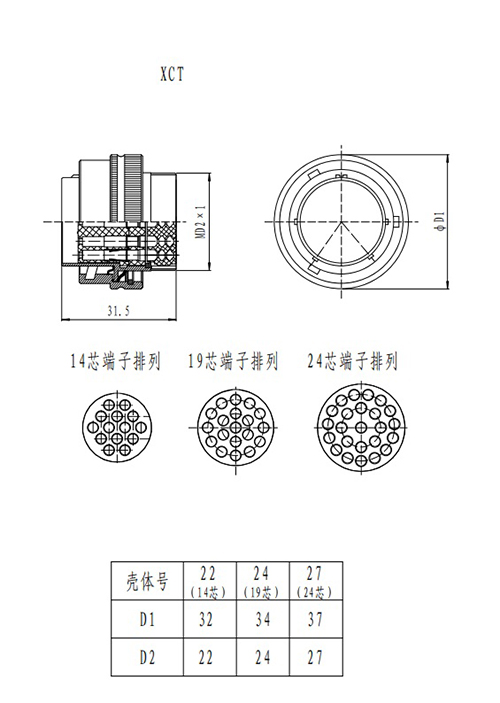

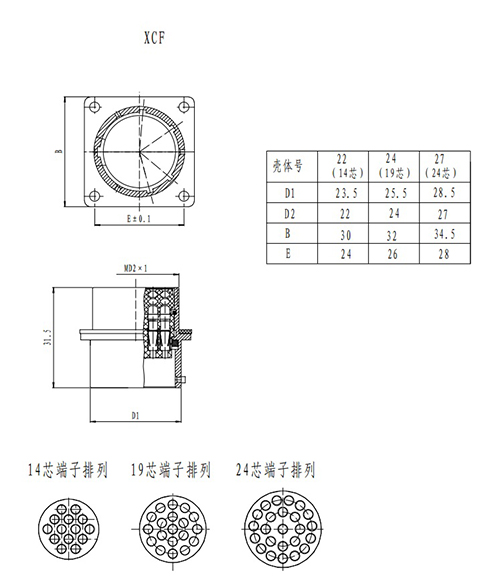

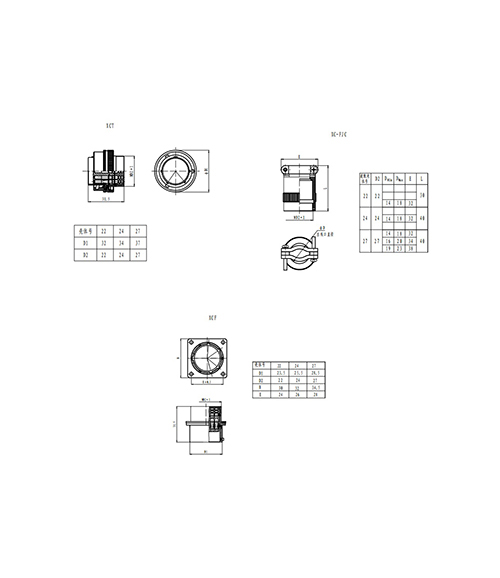

圖樣及相關尺寸
