M12電源連接器

　　M12電源連接器　　一(yī / yì ／yí). 規格型号: M12-04Z(插頭)/M12-04TW(插座) 　　二. 産品說明：　　a) 接觸對配合直徑: Φ1mm 　　b) 端接形式插頭端螺釘壓線，插座端彎針焊闆式　　c) 材料：殼體：銅合金鍍鎳　　絕緣體：阻燃塑料(UL94V-0) 　　接觸件：銅合金鍍金　　d)外殼防護插頭插座對插後IP67 　　三.技術參數: 　　1. 工作環境　　環境溫度: -40℃-～+85℃ 　　相對濕度: 40℃±2℃時(90～95)%B級　　振動: 50m/S2 　　沖擊: 294m/S2 　　2. 電氣特性　　額定電流： 5A 　　額定電壓： 36V(AC) 　　接觸電阻： ≤4.5mΩ 　　絕緣電阻: ≥500MΩ 　　耐電壓: 1500V/AC 1min .漏電流≤5mA 　　3. 機械特性　　單腳分離力: 0.4～1.2N 　　機械壽命: 500次

零售價

0.0

元

市場價

0.0

元

浏覽量:

1000

産品編号

所屬分類

圓形連接器系列

數量

庫存:



産品描述

參數

圖樣及安裝尺寸

　　M12電源連接器

　　一(yī / yì ／yí). 規格型号: M12-04Z(插頭)/M12-04TW(插座)

　　二. 産品說明：

　　a) 接觸對配合直徑: Φ1mm

　　b) 端接形式插頭端螺釘壓線，插座端彎針焊闆式

　　c) 材料：殼體：銅合金鍍鎳

　　絕緣體：阻燃塑料(UL94V-0)

　　接觸件：銅合金鍍金

　　d)外殼防護插頭插座對插後IP67

　　三.技術參數:

　　1. 工作環境

　　環境溫度: -40℃-～+85℃

　　相對濕度: 40℃±2℃時(90～95)%B級

　　振動: 50m/s²

　　沖擊: 294m/s²

　　2. 電氣特性

　　額定電流： 5A

　　額定電壓： 36V(AC)

　　接觸電阻： ≤4.5mΩ

　　絕緣電阻: ≥500MΩ

　　耐電壓: 1500V/AC 1min .漏電流≤5mA

　　3. 機械特性

　　單腳分離力: 0.4～1.2N

　　機械壽命: 500次

上一(yī / yì ／yí)個

JL16K(J)20T(Z)Y圓形連接器

下一(yī / yì ／yí)個

QS7-18T(Z)3K(J)MY圓形連接器

圖樣及相關尺寸

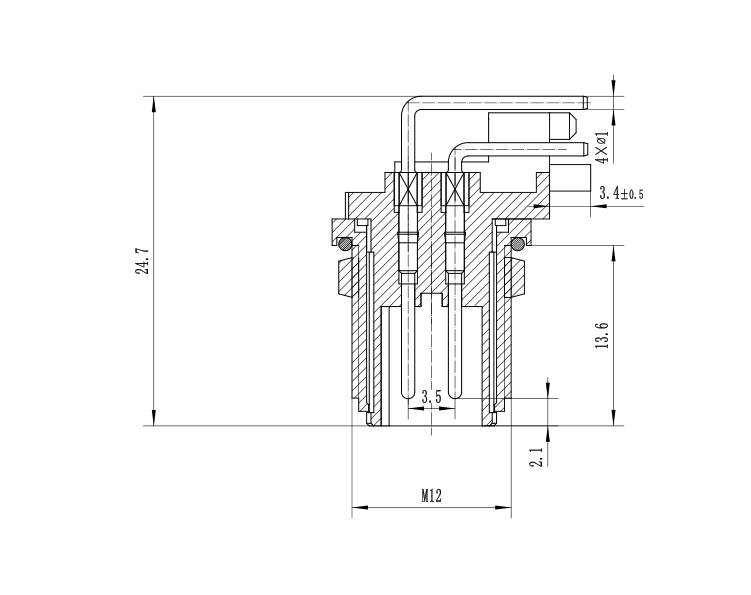

M12-04TW

分類:

M12

文件大小:

331KB

時間:

2021-06-15 09:38:41

所屬人群:

所有人

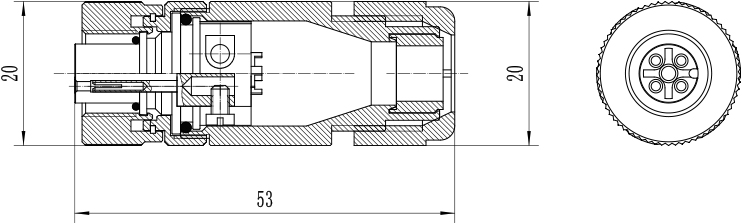

M12-04Z

分類:

M12

文件大小:

82KB

時間:

2021-06-15 09:38:19

所屬人群:

所有人
