TY32J(K)12Z(T)Y-02-ZHONGGUANG圓形連接器

　　規格型号：TY32K12TY-02/TY32J12ZY-02 　　一(yī / yì ／yí)、主要(yào / yāo)特性　　l 适應于電力機車的電氣連接。　　l 連接形式爲(wéi / wèi)卡口式快速連接。　　l 接觸件爲(wéi / wèi)雙曲面線簧結構，端接方式爲(wéi / wèi)壓接式，接觸件可單個裝拆(後裝前拆)。　　l 金屬殼體均爲(wéi / wèi)鋁合金壓鑄件，性能可靠，外形美觀　　二、型号示例　　三、主要(yào / yāo)技術參數　　1. 電氣特性：　　A.耐壓：2500V AC 50Hz 　　B.接觸電阻：2.5mΩ 　　C.絕緣電阻：≥2000MΩ 　　D.額定電壓：500V(AC) 50Hz 　　E.額定電流：10A(Φ1.5) 　　2. 機械特性：　　A.振　　動：(10～55)Hz，位移幅值0.75mm 　　B.碰　　撞：(10～40)次/分，峰值加速度250m/s² 　　C.機械壽命： 750次　　D.防護等級：IP63(插合狀态) 　　3. 環境特性：　　A.溫度額定值：(-55-125)℃ 　　B.相對濕度：溫度(40±2)℃時，90%～95% 　　四、應用領域　　應用于機車空調

零售價

0.0

元

市場價

0.0

元

浏覽量:

1000

産品編号

所屬分類

圓形連接器系列

數量

庫存:



産品描述

參數

圖樣及安裝尺寸

　　規格型号：TY32K12TY-02/TY32J12ZY-02

　　一(yī / yì ／yí)、主要(yào / yāo)特性

　　适應于電力機車的電氣連接。
　　連接形式爲(wéi / wèi)卡口式快速連接。
　　接觸件爲(wéi / wèi)雙曲面線簧結構，端接方式爲(wéi / wèi)壓接式，接觸件可單個裝拆(後裝前拆)。
　　金屬殼體均爲(wéi / wèi)鋁合金壓鑄件，性能可靠，外形美觀

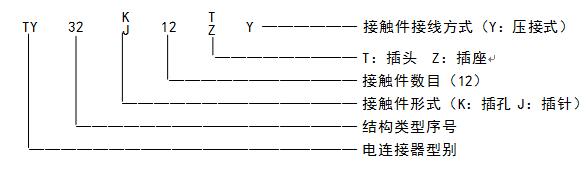

　　二、型号示例

　　三、主要(yào / yāo)技術參數

　　1. 電氣特性：

　　A.耐壓：2500V AC 50Hz

　　B.接觸電阻：2.5mΩ

　　C.絕緣電阻：≥2000MΩ

　　D.額定電壓：500V(AC) 50Hz

　　E.額定電流：10A(Φ1.5)

　　2. 機械特性：

　　A.振　　動：(10～55)Hz，位移幅值0.75mm

　　B.碰　　撞：(10～40)次/分，峰值加速度250m/s²

　　C.機械壽命： 750次

　　D.防護等級：IP63(插合狀态)

　　3. 環境特性：

　　A.溫度額定值：(-55-125)℃

　　B.相對濕度：溫度(40±2)℃時，90%～95%

　　四、應用領域

　　應用于機車空調

上一(yī / yì ／yí)個

TY32J(K)06Z(T)Y-ZHONGGUANG圓形連接器

下一(yī / yì ／yí)個

TY48J(K)4T(Z)Y-TC-ZHONGGUANG圓形連接器

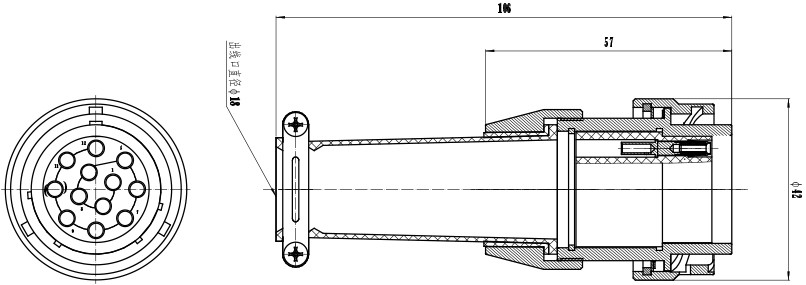

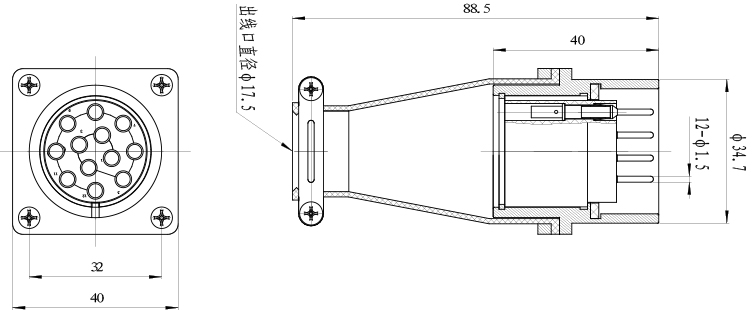

圖樣及相關尺寸

TY32J12ZY-02

分類:

TY32J(K)12Z(T)Y-02

文件大小:

32KB

時間:

2021-06-15 09:34:16

所屬人群:

所有人
TY32K12TY-02

分類:

TY32J(K)12Z(T)Y-02

文件大小:

35KB

時間:

2021-06-15 09:34:33

所屬人群:

所有人
