規格型号：TY48 J 07TY-TC/TY48 K 07ZY

　　一(yī / yì ／yí)、主要(yào / yāo)特性

• 　　适應于(yú)電力機車的(de)電氣連接。
• 　　連接形式爲(wéi / wèi)卡口式快速連接。
• 　　接觸件爲(wéi / wèi)雙曲面線簧結構，端接方式爲(wéi / wèi)壓接式，接觸件可單個(gè)裝拆(後裝前拆)。
• 　　金屬殼體均爲(wéi / wèi)鋁合金壓鑄件，性能可靠，外形美觀

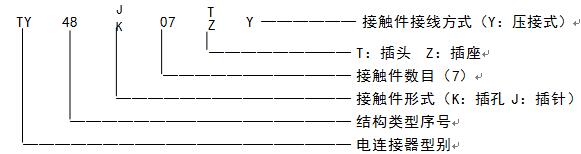

　　二、型号示例

      三、主要(yào / yāo)技術參數

　　1. 電氣特性：

　　A.耐 壓：2500V AC 50Hz

　　B.接觸電阻：2.5mΩ

　　C.絕緣電阻：≥2000MΩ

　　D.額定電壓：500V(AC) 50Hz

　　E.額定電流：15A-60A

　　2. 機械特性：

　　A.振　　動：(10～55)Hz，位移幅值0.75mm

　　B.碰　　撞：(10～40)次/分，峰值加速度250m/s²

　　C.機械壽命： 750次

　　D.防護等級：IP65(插合狀态)

　　3. 環境特性：

　　A.溫度額定值：(-55-125)℃

　　B.相對濕度：溫度(40±2)℃時(shí)，90%～95%

　　四、應用領域

　　應用于(yú)機車空調

　　五、外形尺寸圖

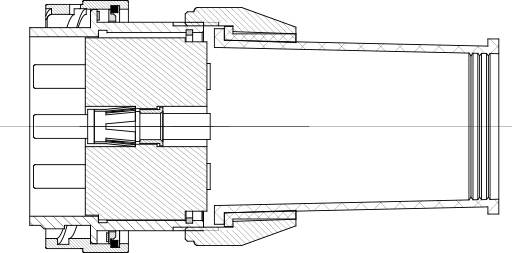

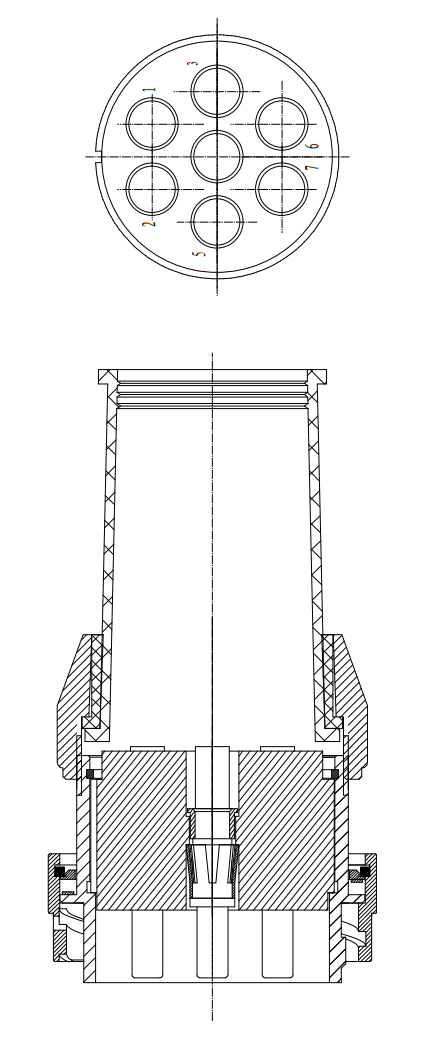

　　插頭 TY48 J 07TY-TC外形尺寸：

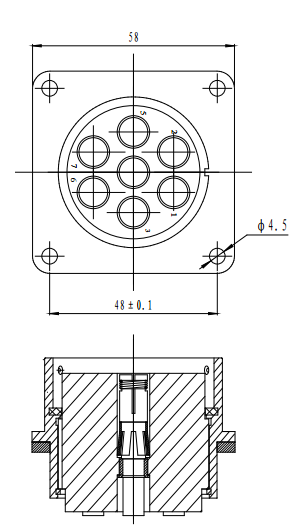

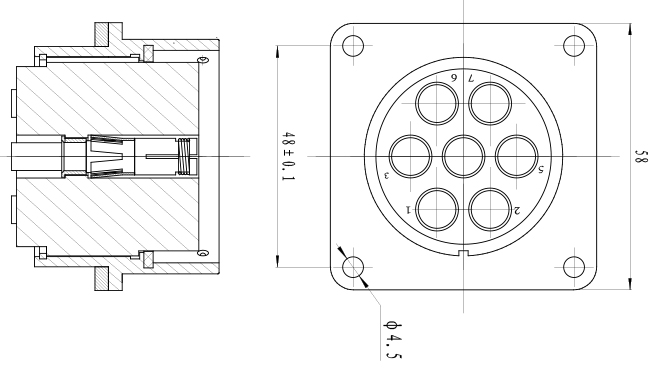

　插座TY48 K 07ZY外形尺寸：
